ESAB SUPRAREX 3100 2020
- Zustand: gebraucht
- veröffentlicht: 26/06/2026
- 26IND49314
Technische Daten
- Zustand: gebraucht
- Jahr: 2020
Beschreibung

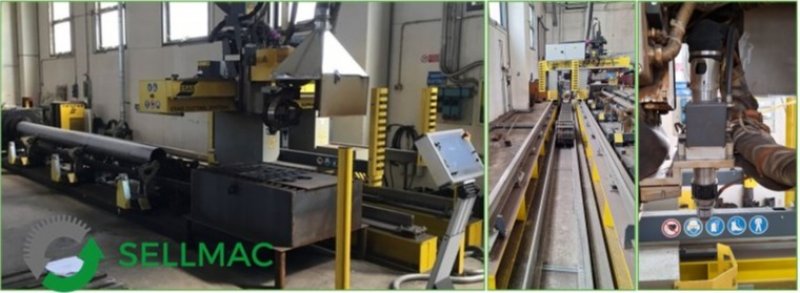

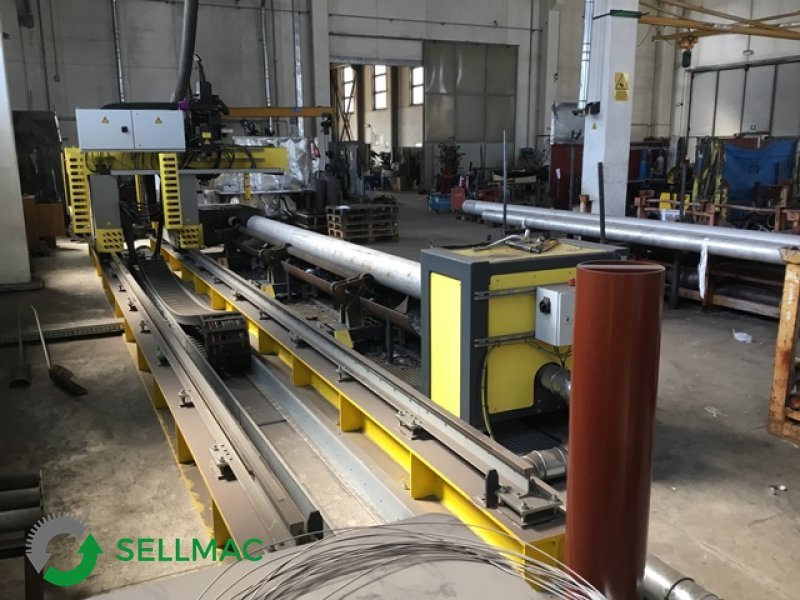

CNC-Rohrschneidmaschine mit hochauflösendem Plasma
ESAB Modell Suprarex 3100
Baujahr 2020
Hersteller: ESAB
Modell: Suprarex 3100
Merkmale
Maximale Rohrlänge: 8000 mm
Minimaler Rohrdurchmesser: 10 ...
CNC-Rohrschneidmaschine mit hochauflösendem Plasma
ESAB Modell Suprarex 3100
Baujahr 2020
Hersteller: ESAB
Modell: Suprarex 3100
Merkmale
Maximale Rohrlänge: 8000 mm
Minimaler Rohrdurchmesser: 100 mm
Maximaler Rohrdurchmesser: 750 mm
Minimale Wandstärke: 3 mm
Maximale Wandstärke: 20 mm
Fasenschneiden mit V- und Y-Fasen
Die Suprarex SXE3100 besteht aus:

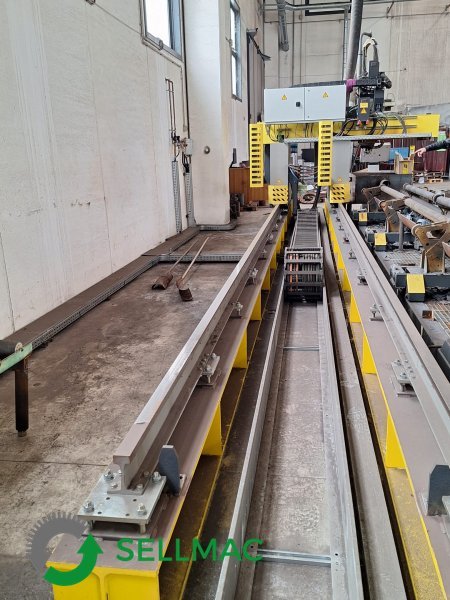

1 Hauptmaschinenkörper mit Längs- und Querführungen, die mit Präzisions-Zahnstangenantrieben und bürstenlosen Motoren ausgestattet sind. Die X-Achse mit einer Führungslänge von 11.000 mm verfügt über zwei Motoren.

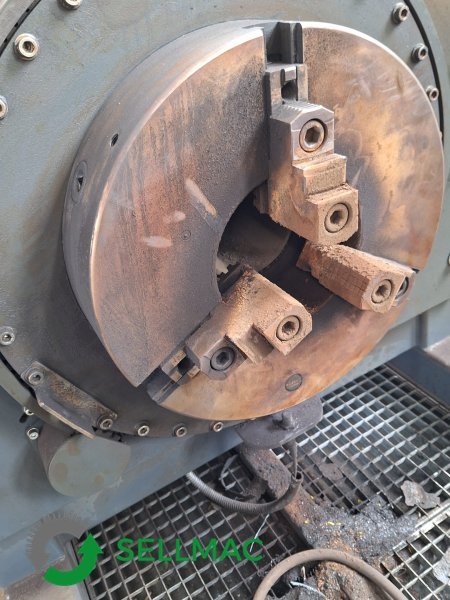

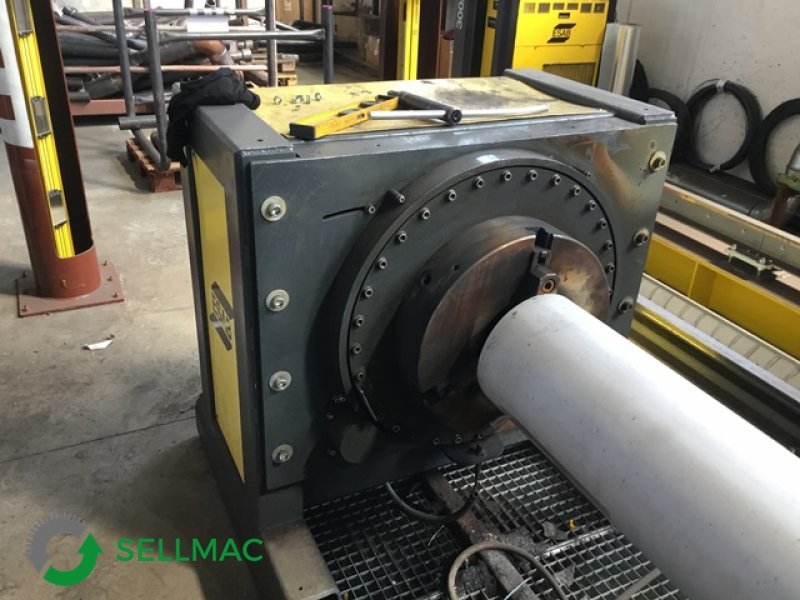

Eine synchronisierte Achsenspindel für das Rohrschneiden.

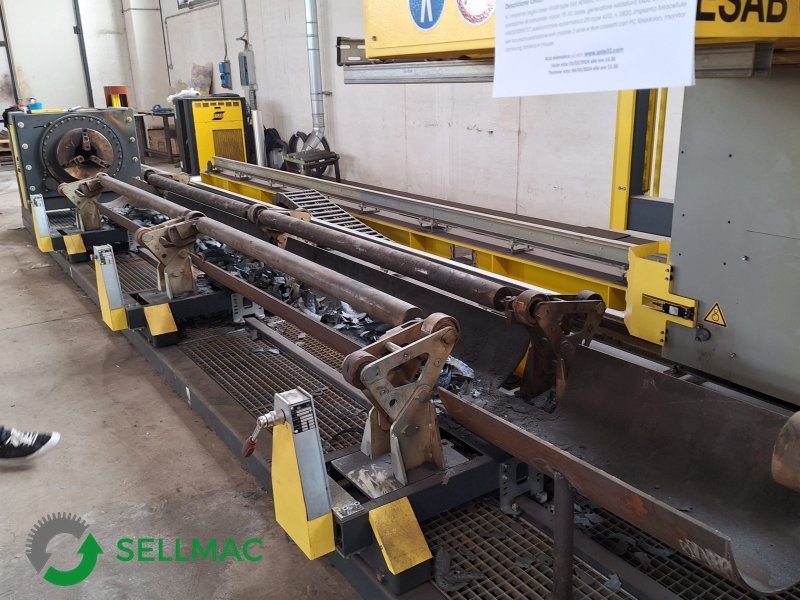

Drei Rohrträger, die manuell über eine Trapezgewindespindel positioniert werden.
Ein Schlitten für einen ESAB iSerie300 Plasmagenerator mit einer maximalen Leistung von 300 A.

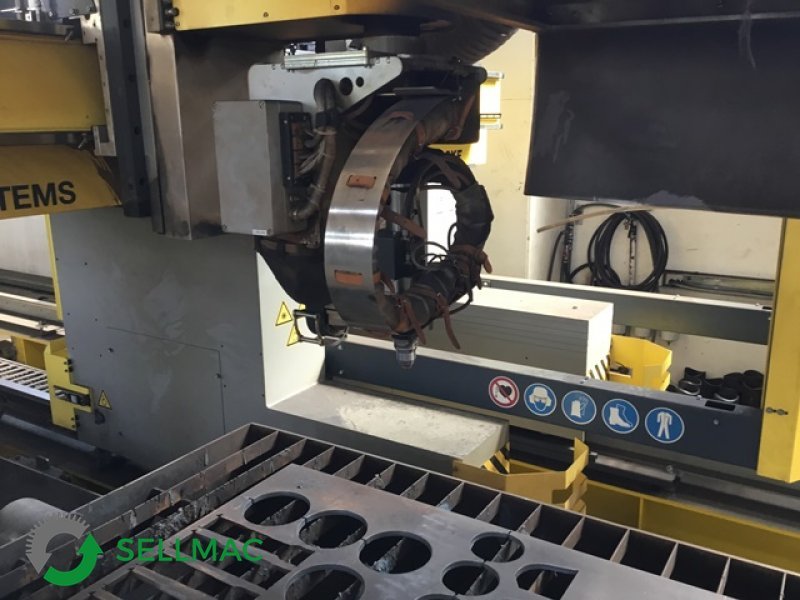

Eine 1 VBA WRIST Schrägschneidanlage mit folgenden Merkmalen:
• Drehung ± 540°
• Schrägwinkelverstellung ± 60°
• Schrägschnittwinkel ± 45°
• Maximale Neigungsgeschwindigkeit 38°/s
• Positioniergeschwindigkeit Z-Achse 4000 mm/s
• Tangentialsteuerung während des Schneidens
• V- oder Y-Schrägschnittoption
• Schutzsystem bei Kollision des Plasmabrenners
• Brennerhöhenregelung unter Lichtbogenspannung
• Brennerhöhenregelung mit Tastfuß für Schrägschnitte

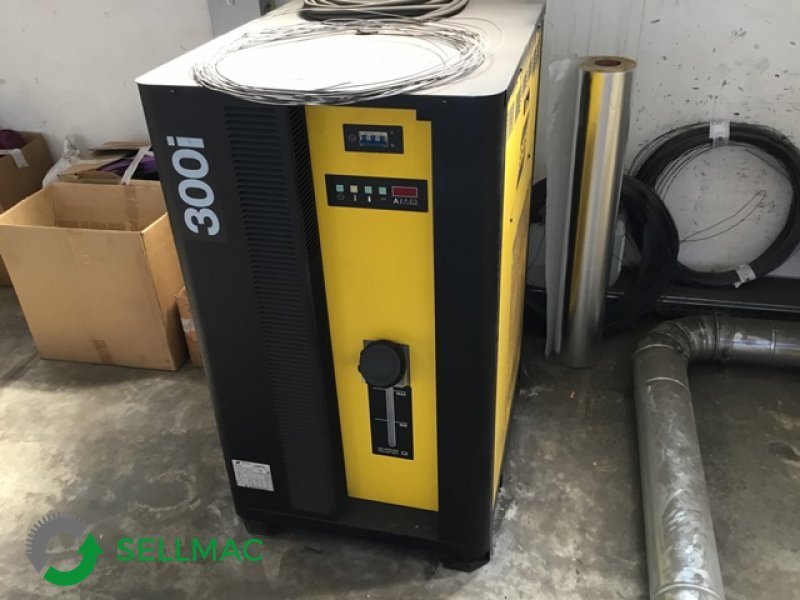

Nr. 1 iSeries300i Plasmastromquelle mit folgenden Merkmalen:
• Nennstrom: 300 A
• Stromeinstellbereich: 5/300 A
• Ausgangsspannung: 180 V
• Stromversorgung: 380 V, 50/60 Hz
• Einschaltdauer bei 40 °C: 100 %
• Plasmagas: Luft/O₂/Ar-H₂/NO₂
• Schutzgas: Luft/NO₂/O₂/H₂O
• Gewicht: 244 kg
• Abmessungen: 1219 x 898 x 1031 mm
1 Sicherheitssystem mit Lichtschranken

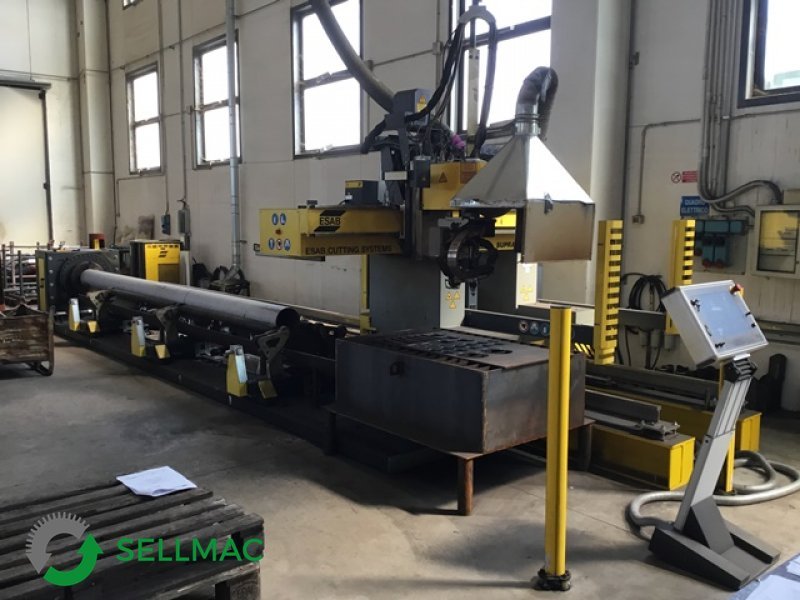

1 ESAB VISION T5 CNC-Maschine mit 18,5"-Farb-Touchscreen (handschuhfreundlich) und OpWizard-Anwendung zur Unterstützung des Bedieners beim Flachschneiden
1 ESAB TUBE CUTTING Programmiersoftware
Zubehör: Flachschneidtisch mit Lamellen, Abmessungen 1500 x 1000 mm
Maschine wird mit Bedienungsanleitung und CE-Konformitätserklärung geliefert
Alle technischen Daten sind Richtwerte und können ohne vorherige Ankündigung geändert werden; sie sind daher nicht verbindlich.
Arbeiten
CE-konform
