OMN TR 450 1995
- Zustand: gebraucht
- veröffentlicht: 18/06/2026
- 26IND49272
Technische Daten
- Zustand: gebraucht
- Jahr: 1995
Beschreibung

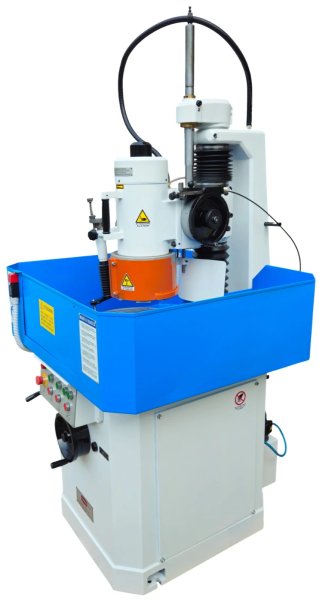

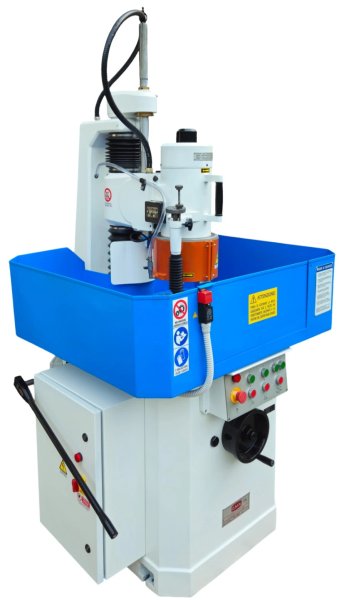

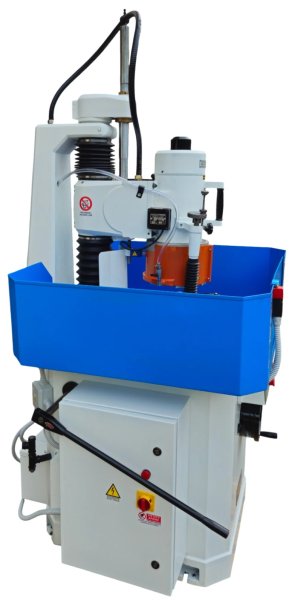

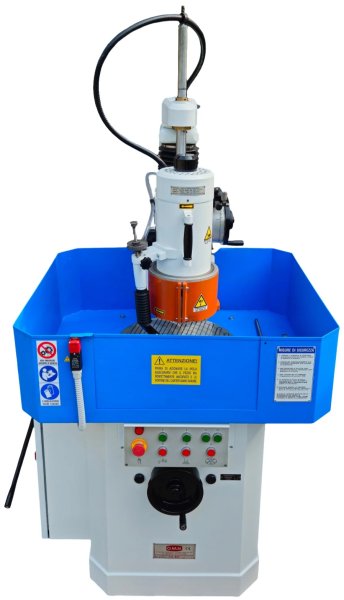

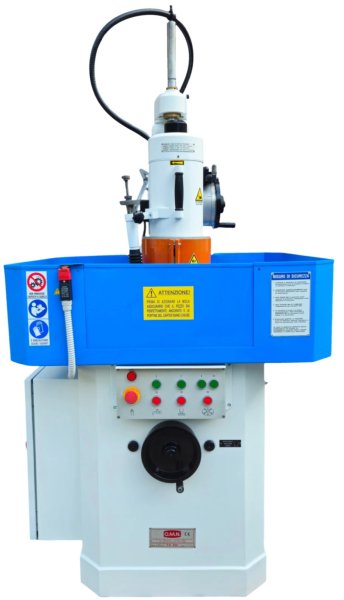

Automatische Rundtischschleifmaschine
O.M.N. Modell T.R. 450
CE-zertifizierte Maschine, komplett in Italien gefertigt, generalüberholt und normkonform, inklusive Magnetfutter, Zubehör und Bedienung ...
Automatische Rundtischschleifmaschine
O.M.N. Modell T.R. 450
CE-zertifizierte Maschine, komplett in Italien gefertigt, generalüberholt und normkonform, inklusive Magnetfutter, Zubehör und Bedienungsanleitung.
Diese automatische Rundtischschleifmaschine/Flachschleifmaschine ist standardmäßig mit allem Zubehör ausgestattet, das für extrem glatte Oberflächen mit höchster Präzision erforderlich ist. Ein Zweigangmotor mit Getriebe und Drehzahlregler steuert die Tischrotation und ermöglicht variable Drehzahlen von 2 bis 17 U/min.
Diese große Auswahl an Optionen erlaubt die Programmierung gezielter Drehzahlen basierend auf der Materialhärte. Der Schleifkopf wird mit 1 mm pro Umdrehung mithilfe eines skalierten Handrads schnell vorgeschoben. Über einen Ratschenknopf lässt sich die automatische mikrometrische Vorschubgeschwindigkeit einstellen, die auf 0,01, 0,02, 0,03 oder 0,04 mm pro Impuls eingestellt werden kann.
Die Vorschubgeschwindigkeit stoppt automatisch auf Null, wenn sie auf 0,01 mm pro Impuls eingestellt ist. Die automatische Vorschubgeschwindigkeit ist mit der Tischdrehzahl synchronisiert.
Diese automatische Rundtischschleifmaschine eignet sich zum Schleifen von Flächen mit einem maximalen Durchmesser von 460 mm und von Kronenflächen mit einem maximalen Durchmesser von 500 mm. Die präzise Ausrichtung der Schleifmaschine lässt sich durch Justieren der Einstellschrauben wiederherstellen und gewährleistet so dauerhaft hochwertige Ergebnisse.
Hauptmerkmale:
Gusseisen-Sockel für dauerhafte geometrische Stabilität der Maschine.
Dickwandige, verchromte Gusseisensäule mit Faltenbalg, gelagert in vier justierbaren Präzisionslagern und großzügig dimensioniert für diese Art von automatischer Rundtischschleifmaschine.
Drehstrommotor mit doppelter Luftkühlung zum Schutz vor Überhitzung des Motors im Dauerbetrieb und zur Aufrechterhaltung einer konstanten Temperatur von Kurbelwelle und Lagern.
Gehärtete, geschliffene und dynamisch ausgewuchtete Welle, gelagert in großzügig dimensionierten Präzisionskugellagern für diese Art von automatisierter Rundtischschleifmaschine. Selbstjustierende Federn sorgen für Vorspannung und gleichen die Wärmeausdehnung aus.
Die vertikale Verstellspindel ist in gegenüberliegenden, einstellbaren Kugellagern gelagert. Ihre Bewegung hält den Arbeitsbereich der Schleifscheibe frei von Hindernissen und verhindert Staubablagerungen.
Metallbälge schützen die vertikale Verstellspindel.
Gegenüberliegende Bronzemuttern gleichen Verschleiß an der vertikalen Verstellspindel aus.
Ausrichtstifte am Säulenfuß, an der Säulenhalterung und am Schleifscheibenmotor ermöglichen die präzise Ausrichtung der Schleifmaschine und sorgen für dauerhaft parallele Oberflächen.

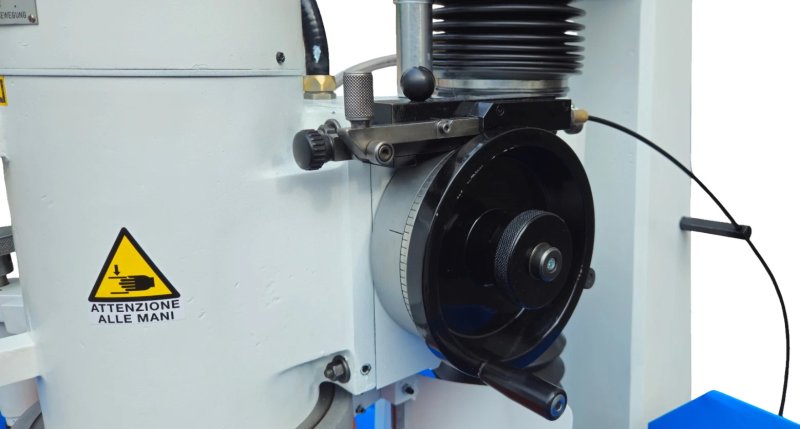

Das Schleifhandrad ist in drei Lagern gelagert und über zwei Schrägverzahnungen mit der Spindel verbunden. Eine Skala auf einer Axialkugellagerbasis dient zur Programmierung des automatischen Absenkens des Schleifscheibenmotors.
Ratschenknopf für automatischen, programmierbaren mikrometrischen Vorschub von 0,01 – 0,02 – 0,03 – 0,04 mm pro Impuls mit Nullanschlag bei programmierter Abtragsrate von 0,01 mm pro Impuls.
Schliffe ermöglichen die maximale Ausnutzung der Arbeitshöhe der Schleifscheibe und das Spannen nichtmagnetischer Werkstücke und Zubehörteile wie Magnetspannfutter und selbstzentrierendes Spannfutter.
Niederspannungssteuerung, Schutzvorrichtung, Kontrollleuchte und Erfüllung aller Sicherheits- und Konformitätsanforderungen für diese Art von automatisierter Rundtischschleifmaschine.
Griffe, Form und Abmessungen der automatisierten Rundtischschleifmaschine entsprechen den aktuellen ergonomischen Empfehlungen.

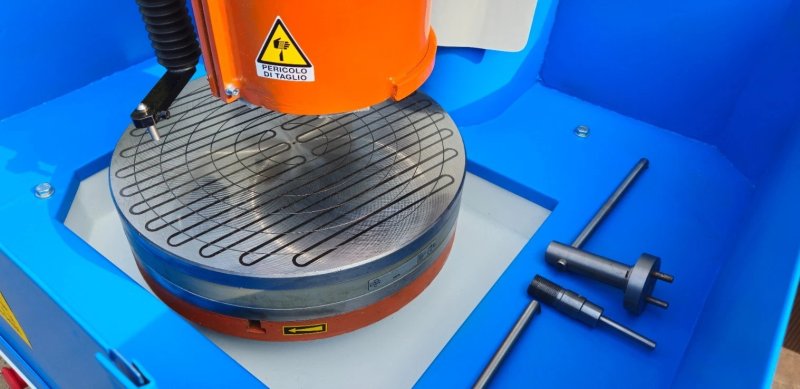

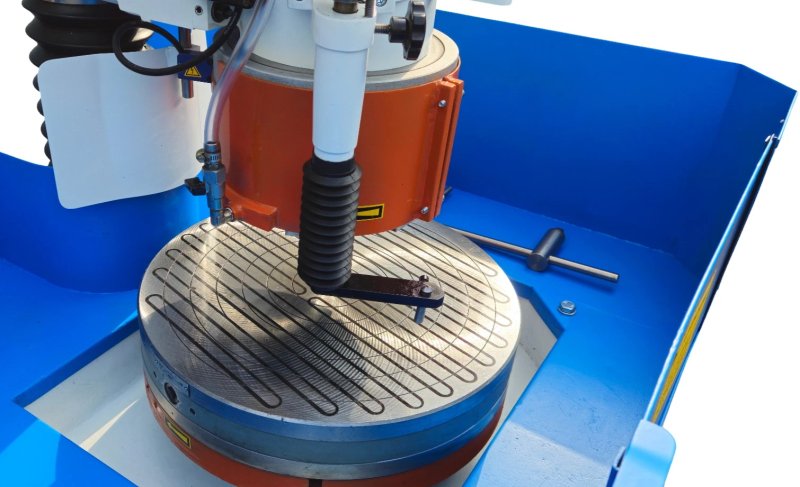

Standardausstattung: Segmenthalter mit Segmenten, Magnetspannfutter (Durchmesser). 445 mm
Stabile, verchromte Säule
Halbautomatische Diamantabrichteinheit
Kühlsystem
Automatische Absenkung des Schleifscheibenmotors
Drehzahlregler
Bedienungsanleitung
Serviceschlüssel
Technische Daten
Maximale Schleiffläche ø 460 mm
Nutzbare Auflagefläche ø 450 mm
Abstand zwischen Schleifscheibe und Grundplatte (ohne Magnetspannfutter) 300 mm
Gusseisensäule ø 115 mm
Metall-/Gummi-Schrauben-/Säulenschutzbalg
Stabile, verchromte Gusseisensäule im Lieferumfang enthalten
Eilvorschub pro Handradumdrehung: 1 mm
Mikrometrischer Vorschub: 0,01–0,04 mm
Automatischer, mit der Tischdrehzahl synchronisierter Vorschub im Lieferumfang enthalten
Halbautomatische Diamantabrichteinheit im Lieferumfang enthalten
Drehzahl des Schleifscheibenmotors: 2800 U/min
Schleifscheibensegmenthalter im Lieferumfang enthalten, ø 230 mm
Tischdrehzahl mit Getriebe und Drehzahlregler: 2–17 Drehzahl (U/min)
Schleifscheibenmotor: 3,6 kW (5,5 PS)
Drehtischmotor: 0,37 kW (0,55 PS)
Elektropumpenleistung: 0,06 kW
Optionales Magnetspannfutter, Ø 450 mm
Maschinenbreite x -tiefe: 1120 x 1200 mm
Max./Min. Maschinenhöhe: 2150/2070 mm
Nettogewicht: 750 kg
Arbeiten
Überarbeitet
CE-konform
Nachgerüstet
