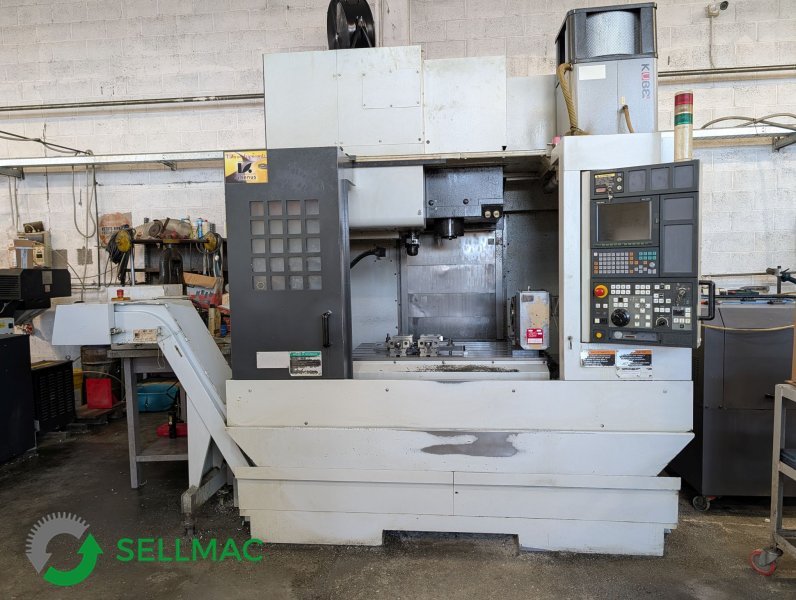

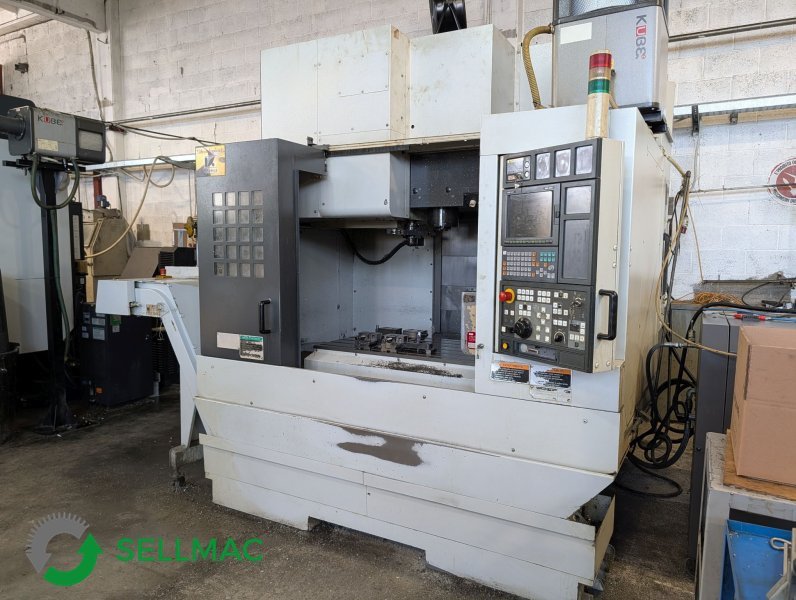

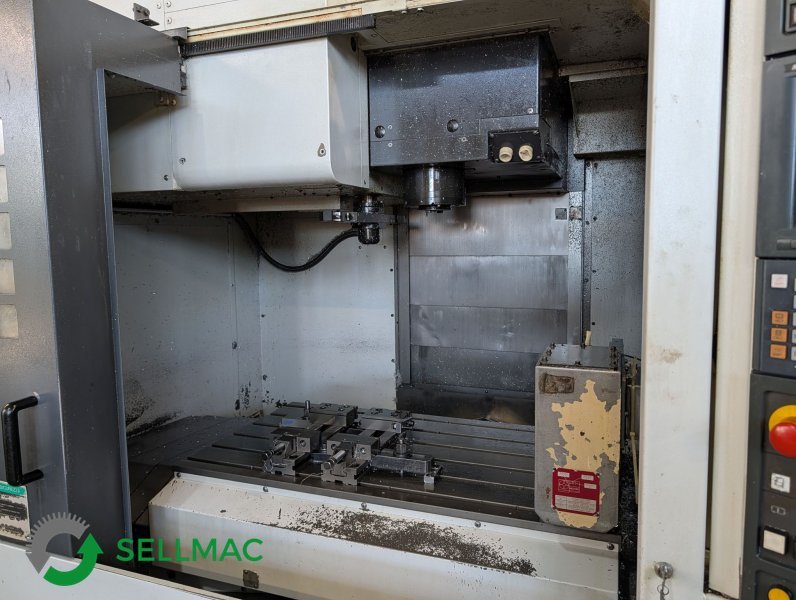

MORI SEIKI NV 5000 Alpha 1A/40 2006
- Zustand: gebraucht
- veröffentlicht: 23/04/2026
- 26IND48965
Technische Daten
- Zustand: gebraucht
- Jahr: 2006
Beschreibung
MSX-501 CNC (MAPPS-M Dialogsystem)
MERKMALE
1. ARBEITSKAPAZITÄT UND VERFAHREN
• Verfahrweg X-Achse: 800 mm
• Verfahrweg Y-Achse: 510 mm
• Verfahrweg Z-Achse: 510 mm
• Abstand zwischen Tisch ...
MSX-501 CNC (MAPPS-M Dialogsystem)
MERKMALE
1. ARBEITSKAPAZITÄT UND VERFAHREN
• Verfahrweg X-Achse: 800 mm
• Verfahrweg Y-Achse: 510 mm
• Verfahrweg Z-Achse: 510 mm
• Abstand zwischen Tischplatte und Spindelnase: 150–660 mm

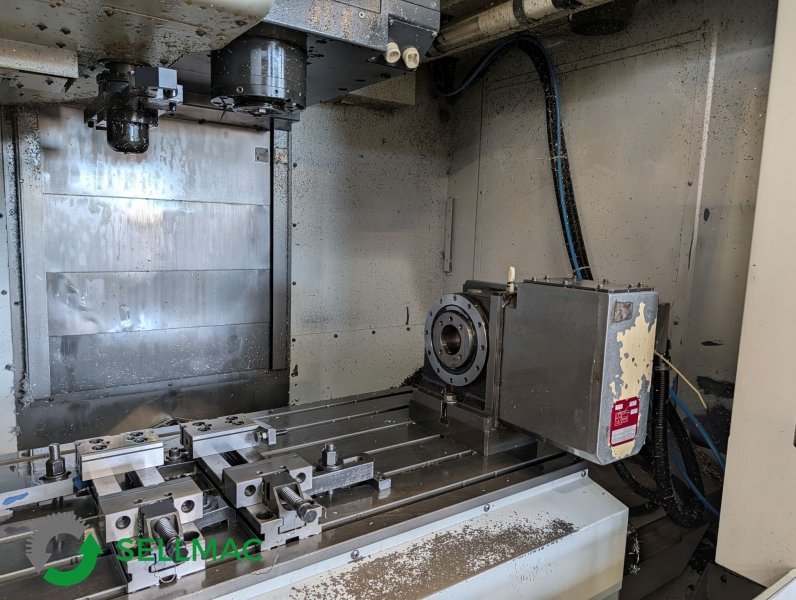

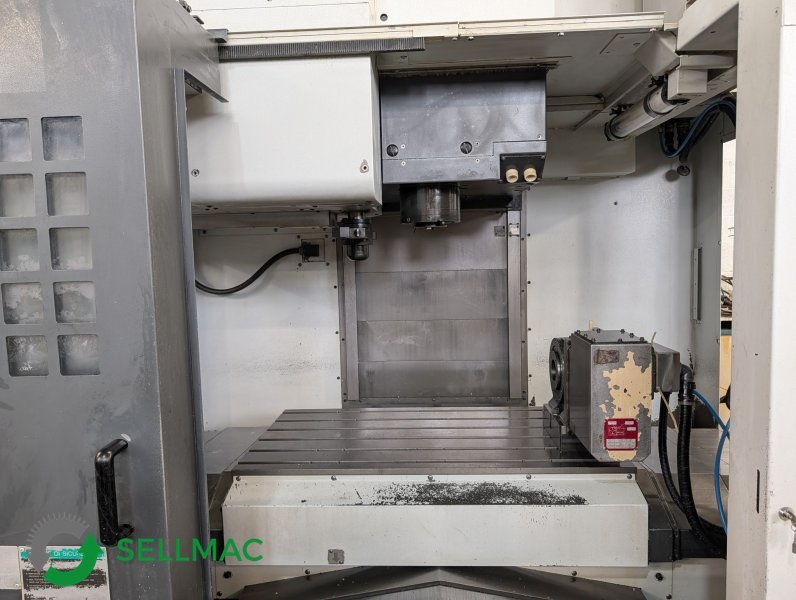

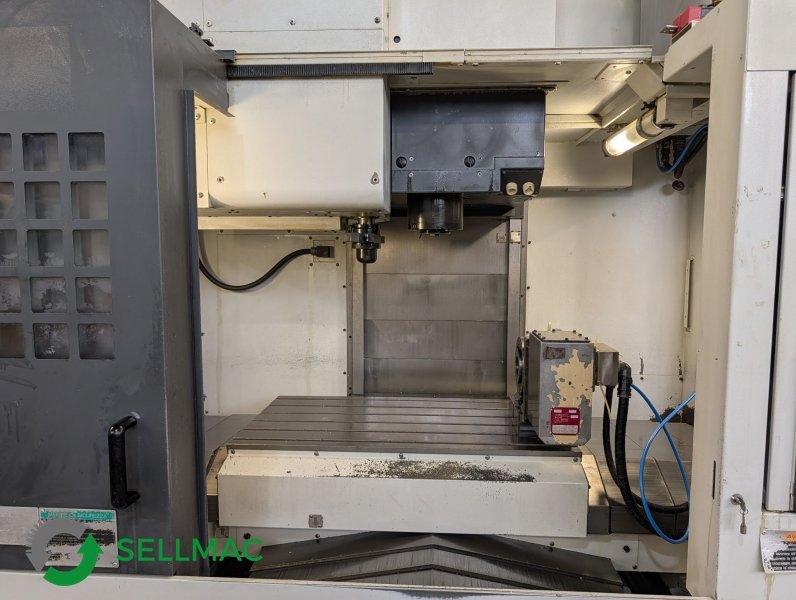

2. TISCH
• Tischabmessungen: 1.100 x 600 mm
• Maximale Tragfähigkeit: 1.000 kg
• Konfiguration: 6 x 18 mm T-Nuten

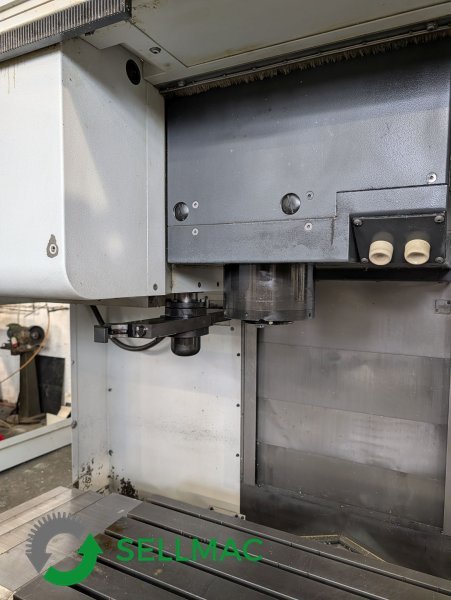

3. SPINDEL
• Drehzahl: 14.000 U/min
• Spindelaufnahme: MAS BT-40 (7/24 Kegel Nr. 40)
• Lagerinnendurchmesser: 65 mm
• Motorleistung (30 Min./Dauerbetrieb): 22 / 18,5 kW
• Kühlung: Spindelkühlaggregat im Lieferumfang enthalten
4. VORSCHUB UND GENAUIGKEIT
• Eilgang: 42.000 mm/min
• Tippvorschub: 0–1.260 mm/min
• Positioniergenauigkeit: 0,005 mm (über den gesamten Verfahrweg)
• Positionierwiederholgenauigkeit: ± 0,001 mm
5. WERKZEUGWECHSEL (ATC)
• Magazinkapazität: 30 Positionen
• Werkzeughaltertyp: MAS BT-40 (90°-Zugschaft)
• Maximaler Werkzeugdurchmesser: 80 mm (125 mm mit angrenzenden leeren Positionen)
• Maximale Werkzeuglänge: 300 mm
• Maximales Werkzeuggewicht: 8 kg
• Werkzeugwechselzeit (Span-zu-Span): 2,6 Sekunden (1,0 s Werkzeug-zu-Werkzeug)

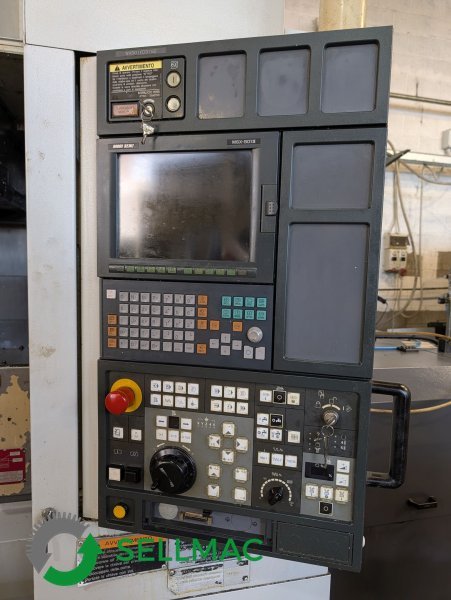

6. CNC-FUNKTIONEN (Mori Seiki MSX-501)
• Monitor: 10,4" TFT-Farb-Aktivmatrix
• Programmspeicher: 320 m (63 speicherbare Programme)
• Hauptfunktionen:
o LOOK-AHEAD (G08) für die Hochgeschwindigkeits-2D-Profilsteuerung
o Synchrones Gewindeschneiden (Rigid Tapping)
o Spiralinterpolation
o Lastüberwachung (Schnittkraftmanagement)
o Standardmäßige RS-232-C- und PCMCIA-Schnittstellen
7. ABMESSUNGEN, GEWICHTE UND STROMVERBRAUCH
• Maschinenhöhe: 2.603 mm
• Aufstellfläche: 2.788 x 2.710 mm
• Maschinengewicht: 6.960 kg
• Elektrische Leistung: 50,5 kVA
• Kühlmittelbehälterinhalt: 275 Liter
8. ENTHALTENE AUSRÜSTUNG UND ZUBEHÖR
• Späneabfuhr: Förderband links

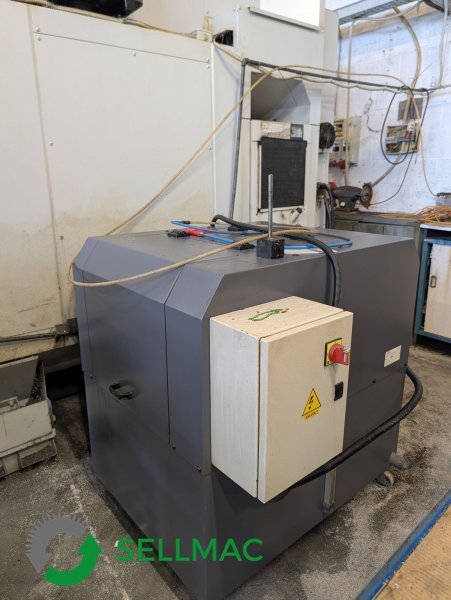

• Kühlmittel: Spindeldurchführung (Typ B) mit zusätzlicher Hochdruckpumpe (50 atm) und Doppelfilter
• Reinigungssystem: Pneumatisch
• Signalisierung: Licht- und akustisches Signal am Zyklusende
• Transformator: Inklusive (380 V/50 Hz > 200 V/60 Hz)
Die Maschine wird mit Bedienungsanleitung, Prüfzertifikaten und CE-Konformitätserklärung geliefert.
Alle technischen Daten sind Richtwerte und können ohne vorherige Ankündigung geändert werden. Sie sind daher nicht verbindlich.
CE-konform
