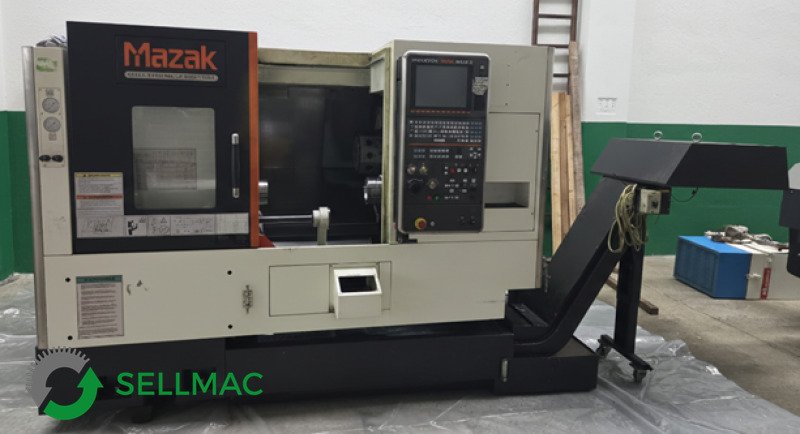

MAZAK QUICKTURN NEXUS 200 I MSY 2015
- Zustand: gebraucht
- veröffentlicht: 27/01/2026
- 26IND48481
Technische Daten
- Zustand: gebraucht
- Jahr: 2015
Beschreibung
Arbeitsbereich
Maximaler Drehdurchmesser: 695 mm
Maximaler Durchmesser über dem Bett: 350 mm
Maximaler Bearbeitungsdurchmesser: 380 mm
Maximaler Stangendrehdurchmesser: 65 mm
Spindelabstand (Backen z ...
Arbeitsbereich
Maximaler Drehdurchmesser: 695 mm
Maximaler Durchmesser über dem Bett: 350 mm
Maximaler Bearbeitungsdurchmesser: 380 mm
Maximaler Stangendrehdurchmesser: 65 mm
Spindelabstand (Backen zu Backen): 580 mm
Achsenspezifikationen
Verfahrweg X-Achse: 230 mm
Verfahrweg Y-Achse: 100 mm (± 50 mm)
Verfahrweg Z-Achse: 575 mm
Eilganggeschwindigkeiten: X: 30 m/min | Y: 21 m/min | Z: 33 m/min W: 30 m/min
Hauptspindel (links)
Futtergröße: 8"
Maximale Drehzahl: 5.000 U/min
Spindelnase: ASA 6
Spindelbohrung: 76 mm
Positionierung C-Achse: 0,0001 Grad
Motorleistung (30 min / Dauerbetrieb): 26 kW / 22 kW
Zweite Spindel (rechts)
Futtergröße: 6"
Maximale Drehzahl: 6.000 U/min
Spindelnase: ASA 5
Positionierung Spindel: 0,001 Grad
Motorleistung (10 min): 11 kW
Revolver und Werkzeug
Anzahl der Revolverpositionen: 12
Spannverfahren: Mazak VDI
Positionierzeit (1 Schritt / volle Umdrehung): 0,2 s / 0,6 s
Werkzeuggröße (Schaft / Bohrstange): 25 x 25 mm / Ø 40 mm
Angetriebene Werkzeuge: 12 Positionen
Antriebsdrehzahl: 4.500 U/min
Antriebsleistung (10 min): 5,5 kW
Ausstattung und Zubehör:
Kontinuierliche C-Achse (3.600.000 Positionen), auch auf der zweiten Spindel.
Motorüberlastungserkennung für Fräs- und Drehbearbeitungen.
Automatische Voreinstellung (Werkzeugauge).
Automatischer Werkstückfänger.
Seitlicher Späneförderer (Mayfran).
Optimierte Kühlmittelzufuhr mit 15 bar.
Schnittstelle für elektrischen Stangenvorschub.
Doppelpedal zum Öffnen/Schließen der selbstzentrierenden Spannvorrichtungen.

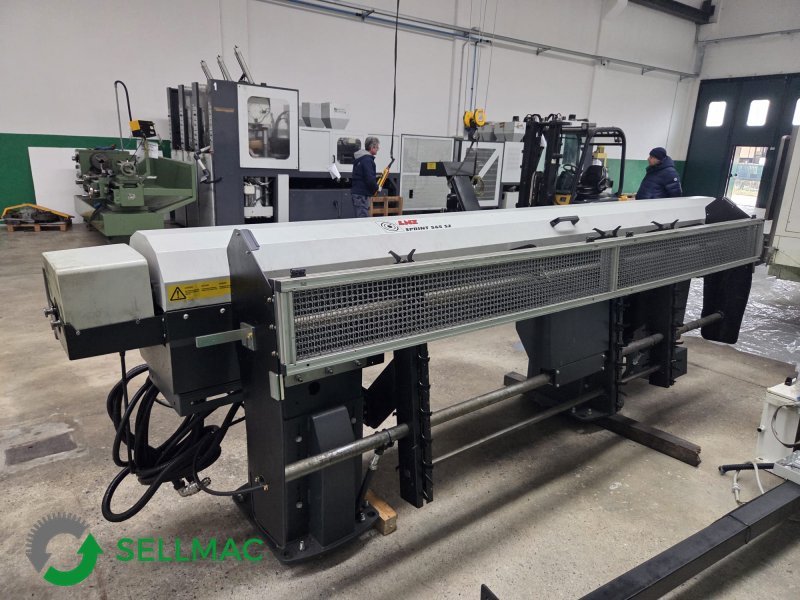

LNS Quick Load Servo 80 S2 Stangenlader.
Losma Rauchabsaugung
2+2 motorisierte Werkzeughalter
Abmessungen und Gewicht
Länge: 2.800 mm
Breite: 2.058 mm
Höhe: 1.857 mm
Gewicht: 5.500 kg
Benötigte Luftzufuhr: 5 kg/cm² (150 l/min)
Arbeiten
CE-konform
