CHIRON FZ 15 S High Speed
- Zustand: gebraucht
- veröffentlicht: 06/10/2025
- 25IND47254
Technische Daten
- Zustand: gebraucht
- Jahr: undefiniert
- X-Achsen-Verfahrweg: 0/1000 mm
Beschreibung

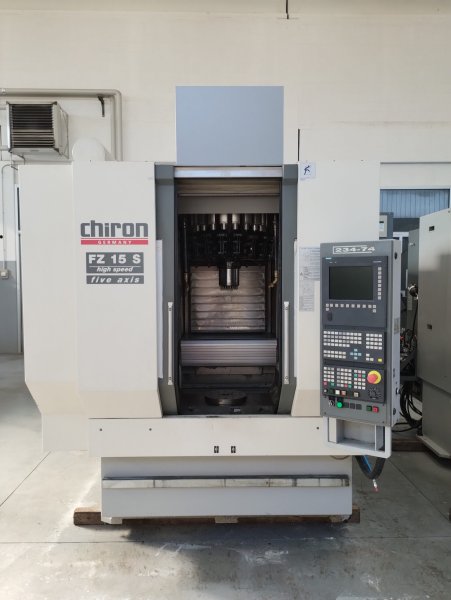

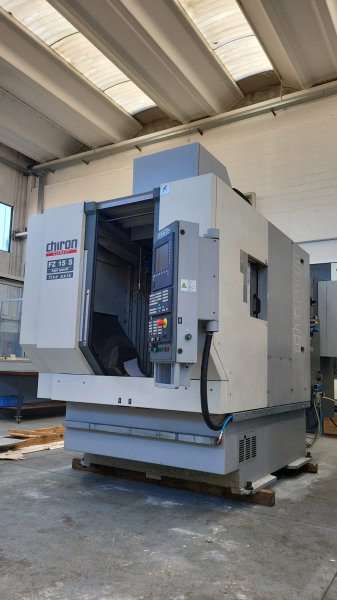

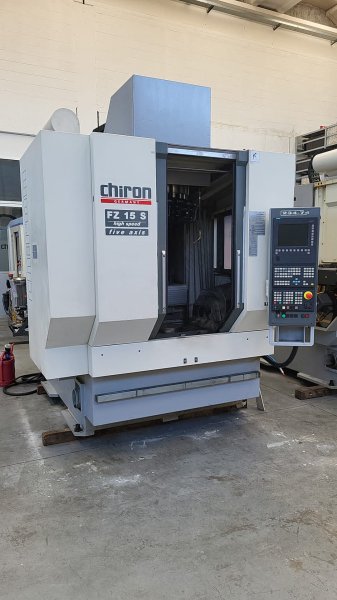

CHIRON FZ 15 S 5-Achs-Bearbeitungszentrum, Gebraucht – Generalüberholt (2 Maschinen verfügbar)
Hauptspindelantrieb mit AC-Motor,
9,5 kW bei 100 % ED,
14,0 kW bei 15 % ED,
Drehz ...
Hauptspindelantrieb mit AC-Motor,
9,5 kW bei 100 % ED,
14,0 kW bei 15 % ED,
Drehz ...
CHIRON FZ 15 S 5-Achs-Bearbeitungszentrum, Gebraucht – Generalüberholt (2 Maschinen verfügbar)
Hauptspindelantrieb mit AC-Motor,
9,5 kW bei 100 % ED,
14,0 kW bei 15 % ED,
Drehzahlbereich: 20 - 10.500 U/min – max,
Achsenverfahrwege,
X-Achse 550 mm,
Y-Achse 400 mm,
Z-Achse 425 mm mit variablem Werkzeugwechselniveau,

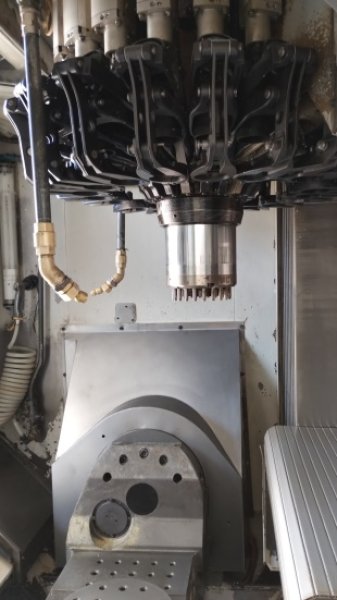

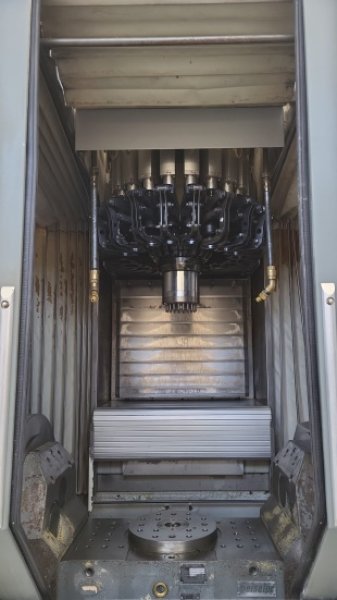

Spänefreier automatischer Werkzeugwechsler,
Lagerplätze: 20,
Maximaler Werkzeugdurchmesser 65 mm,
Maximaler Nebenabstand 175 mm,
Maximales Werkzeuggewicht 2,5 kg (5,0 kg in 4 Plätze),
Werkzeugwechselzeit ca. 0,9 s (abhängig von der Steuerung),
Span-zu-Span-Zeit ca. 2,1 s (steuerungsabhängig),
ZAS 280 2-Achs-Schwenkeinrichtung bestehend aus: 4. und 5. NC-Achse,
Kleinste Eingangssteigung 0,0001°,
Drehachse,
Drehwinkel ± 110°,
Teilungsgenauigkeit ± 6",
RCN 220 direktes und absolutes Positionsmesssystem,
Antrieb über Schneckengetriebe mit hydraulischer Verriegelung,
Maximal übertragbares Drehmoment 1.100 Nm,
Haltemoment 3.800 Nm,
Maximale Drehzahl 30 min-1,
NC-Rundtisch vorne ø 280 mm mit Gewinde und M16 x ø Anschlusslochbild 15 H7 x 50 mm mit hydraulischer Verriegelung,
Teilungsgenauigkeit ± 6",
Maximale Transportgeschwindigkeit Traglast 320 kg,
Mit Schneckengetriebe,
Maximal übertragbares Drehmoment 700 Nm,
Haltemoment 2800 Nm,
Maximale Drehzahl 45 min-1 (steuerungsabhängig)
Hydraulikaggregat,
Druck: 210 bar, Durchfluss: 4,3 l/min,
Zentrales 4-Wege-Drehventil (hydraulisch oder pneumatisch) in Achse A und B integriert, mit 4 O-Ring-Anschlüssen mittig in der Frontplatte.
Optional: Hochdruck mit Papierfilter, Schaltschrankklimatisierung, hydraulische Verriegelung, automatische Türen.
Ungefähre Angaben. Prüfen Sie vor dem Kauf, ob die angegebenen Daten mit den tatsächlichen Werten übereinstimmen.
https://www.meccsrl.net/negozio/chiron-fz-5-s-usato/
Für Informationen oder Terminvereinbarungen kontaktieren Sie uns bitte unter:
039 9796687
info@meccsrl.net
Hauptspindelantrieb mit AC-Motor,
9,5 kW bei 100 % ED,
14,0 kW bei 15 % ED,
Drehzahlbereich: 20 - 10.500 U/min – max,
Achsenverfahrwege,
X-Achse 550 mm,
Y-Achse 400 mm,
Z-Achse 425 mm mit variablem Werkzeugwechselniveau,
Spänefreier automatischer Werkzeugwechsler,
Lagerplätze: 20,
Maximaler Werkzeugdurchmesser 65 mm,
Maximaler Nebenabstand 175 mm,
Maximales Werkzeuggewicht 2,5 kg (5,0 kg in 4 Plätze),
Werkzeugwechselzeit ca. 0,9 s (abhängig von der Steuerung),
Span-zu-Span-Zeit ca. 2,1 s (steuerungsabhängig),
ZAS 280 2-Achs-Schwenkeinrichtung bestehend aus: 4. und 5. NC-Achse,
Kleinste Eingangssteigung 0,0001°,
Drehachse,
Drehwinkel ± 110°,
Teilungsgenauigkeit ± 6",
RCN 220 direktes und absolutes Positionsmesssystem,
Antrieb über Schneckengetriebe mit hydraulischer Verriegelung,
Maximal übertragbares Drehmoment 1.100 Nm,
Haltemoment 3.800 Nm,
Maximale Drehzahl 30 min-1,
NC-Rundtisch vorne ø 280 mm mit Gewinde und M16 x ø Anschlusslochbild 15 H7 x 50 mm mit hydraulischer Verriegelung,
Teilungsgenauigkeit ± 6",
Maximale Transportgeschwindigkeit Traglast 320 kg,
Mit Schneckengetriebe,
Maximal übertragbares Drehmoment 700 Nm,
Haltemoment 2800 Nm,
Maximale Drehzahl 45 min-1 (steuerungsabhängig)
Hydraulikaggregat,
Druck: 210 bar, Durchfluss: 4,3 l/min,
Zentrales 4-Wege-Drehventil (hydraulisch oder pneumatisch) in Achse A und B integriert, mit 4 O-Ring-Anschlüssen mittig in der Frontplatte.
Optional: Hochdruck mit Papierfilter, Schaltschrankklimatisierung, hydraulische Verriegelung, automatische Türen.
Ungefähre Angaben. Prüfen Sie vor dem Kauf, ob die angegebenen Daten mit den tatsächlichen Werten übereinstimmen.
